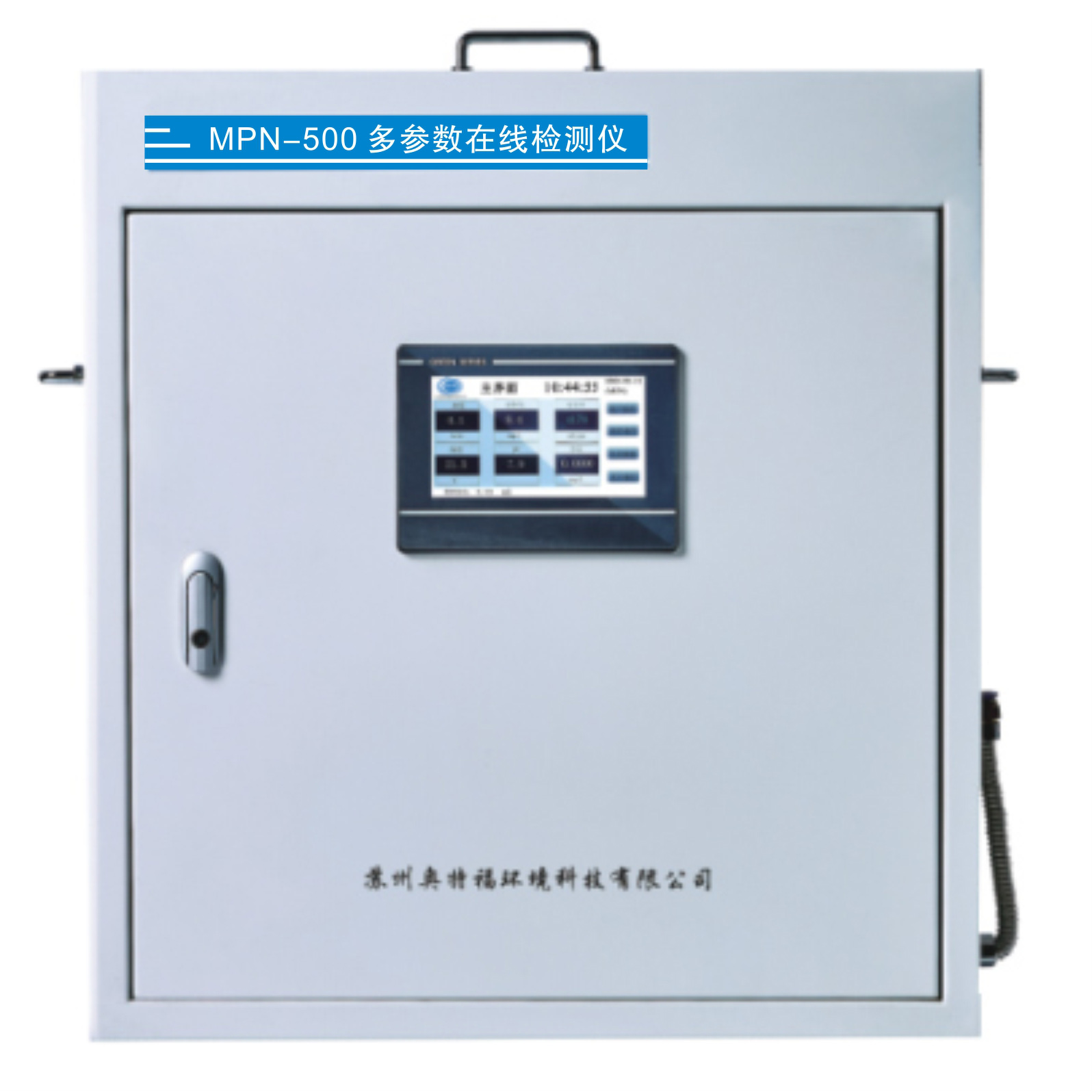

MPN-500浊度余氯水质多参数在线检测系统(壁挂式)


产品描述

典型应用


出厂水、管网水、末稍水的余(总)氯、浊度、PH、电导率等水质多参数在线集成式检测。


检测原理与规范


浊度90°散射光法检测:LED光源组件发出的光,遇到水样中的悬浮颗粒产生散射光。浸在水样中的光电检测器检测与入射光束呈90°角的散射光,实现浊度的测量。

检测标准:HJ/T 98-2003 浊度水质自动分析仪技术要求。

余(总)氯DPD比色法:采用DPD(N,N-二乙基-1,4-苯二胺)比色法检测余(总)氯的浓度。加入缓冲试剂,将样品调整到一定的pH值范围,DPD会与水样中的余氯或总氯反应生成紫红色化合物,余(总)氯检测仪采用分光光度法测量其吸光度变化从而得出水样中余氯(总)氯浓度。

检测标准:HJ586-2010 水质 游离氯和总氯的测定 N,N-二乙基-1,4-苯二胺分光光度法。

PH、电导率采用电极法检测。

检测标准:水质 pH 值的测定 电极法(HJ 1147-2020);HJ/T 97-2003电导率水质自动分析仪技术要求。


仪器特点


1、将浊度仪、余(总)氯仪、pH仪集成在壁挂式机柜内,集成度高、防尘防湿、防护性好;

2、浊度采用双光路测量,可消除光源衰减的影响;余(总)氯具有自动清洗、自动标零,自动色度浊度补偿功能;系统可保持长期测量精度,性能稳定;

3、内部接线及水路集成度高,用户只需接通电源、通信线和进出水,设备现场安装便捷;内部水路节水设计,并尽量保证内部设备测量过程中水流稳定,确保监测数据准确无误;

4、多参数一体化显示,采用10寸彩色触摸屏,操作界面简洁,用户易学、系统可靠、维护量低;

5、历史数据显示,可直观准确地了解、跟踪水质参数在一定周期内的变化。


主要技术指标


超低量程浊度仪:

测量方法:90°散射光检测法

量程:0-5.000 NTU

精度:读数值的±1%或±0.002NTU,取最大者

分辨率:0.001NTU

重复性:优于读数的±0.5%

光路:双光路测量

光源:LED光源

余氯仪:

测量方法:DPD比色法

量程:0~ 5mg/L余氯或总氯

精度:±3%或±0.01mg/L,取最大者

重复性:≤1%

分辨率:0.001mg/L

光源:LED光源

检测频率:测量时间出厂默认2.5min, 测量周期可调,可由客户自行设定(最长间隔30分钟,一组试剂最长可使用半年)

pH(选配):

测量方法:玻璃电极法

测量范围:0-14pH

分辨率:0.01pH

精度:±0.1pH,±0.3℃

稳定性:≤0.1pH/24H

电导率(选配):

测量方法:电极法

量程:0-5000uS/cm

精度:±1.5%

分辨率:1uS/cm

重复性:±1%

系统:

工作环境:0~ 55°C (65±20) %RH

样品温度:0~ 55°C;

显控方式:10寸工业级彩色触摸屏,可以连接pH、溶解氧等测量探头,同时显示各参数测量结果,实现显示、控制、通信的复用

电源要求:100-240 VAC(50 HZ),可选的DC 12V或DC 24V

模拟输出:可输出6路4-20mA,输出可在量程内任意设定

报警输出:2路开关量SPDT继电器, 1A, 230VAC

信号输入:2路报警输入,2路模拟信号输入

数字通讯:MODEBUS/RS485

无线输出:4G模块(选配)

储存功能:8G内存默认保存1年历史数据,可按需求定制保存时间

查询功能:历史数据查询显示功能

外形尺寸:高(700mm)宽(650mm)厚(280mm)

重量:30kg
